LDJ-10/210-Y,LDJ-10Q/210-Y電流互感器

一、 概述

LDJ-10/210-Y,LDJ-10Q/210-Y電流互感器為環氧樹脂澆注緣全封閉產品，適用于額定頻率50Hz或60Hz、額定電壓10kV的電力系統中，作電能計量、電流測量和繼電保護用。是專門為KYN-10型手車開關柜而設計。

二、結構簡介

本系列電流互感器為貫穿式環氧樹脂澆注全封閉結構，其一次繞組的一個端子帶有靜觸頭被設置在環氧樹脂的緣空腔內。

三、工作條件：

1、環境溫度：zui高溫度45℃，平均溫度不超過30℃，zui低溫度：-45℃。

2、海拔高度不超過1000M（超過請著明）

3、接地方式：中性點非有效接地系統

4、大氣條件：無嚴重污染

四、技術參數

1、LDJ-10/210-Y,LDJ-10Q/210-Y電流互感器額定緣水平：12/42/75

2、負荷的功率因數：cosφ=0.8（滯后）

3、額定一次電流為：或1A

4、表面爬電距離：大于530MM

5、產品標準：GB1208-2006《電流互感器》

6、儀器保安系數< 10

表1：LDJ1-10/210和LDJ1-10/230型技術數據

額定電 流比(A)	級次組合	額定輸出(VA)					一秒熱穩定電流(KA)	動穩定電流(KA)
		0.2s	0.5s	0.2s	0.5s	10P10
5/5	0.2s/10P 0.2/10P 0.5/10P	10	10	10	10	15	0.5	1.25
10/5							1.0	2.5
15/5							1.5	3.75
20/5							2.0	5
30/5							3.0	7.5
40/5							4.0	10
50/5							7.5	18
75/5							11	28
100/5							15	37.5
150/5							22.5	56
200/5							30	75
300～400/5							63	100
500～800/5				15	15	20
1000～1250/5				20	20	25	80	130

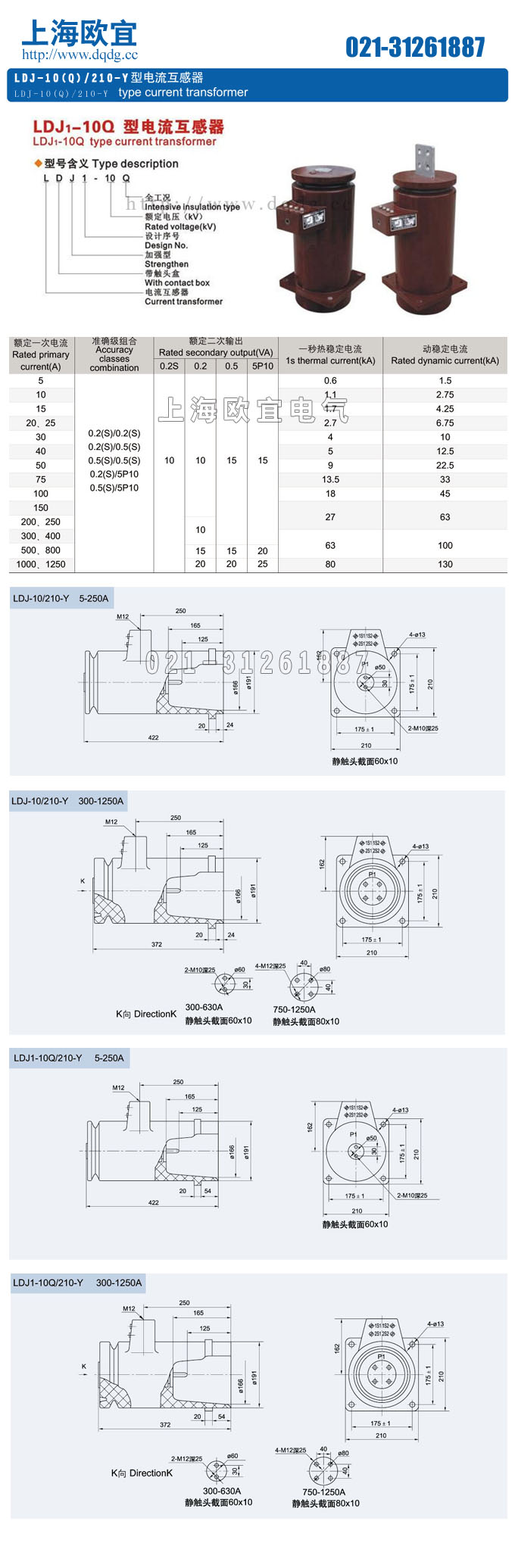

五、LDJ-10/210-Y,LDJ-10Q/210-Y電流互感器的外形、安裝尺寸圖及型號含義

產品名稱：LDJ-10/210-Y,LDJ-10Q/210-Y電流互感器

型號：LDJ-10-210-Y,LDJ-10Q-210-Y

聲明：這里是產品的接線圖、變比、參數、精度、準確級、保護級、作用原理、外形尺寸等詳細信息頁面。本頁LDJ-10/210-Y,LDJ-10Q/210-Y電流互感器的信息僅供參考，如有改動不另行通知。訂購前請來電咨詢，我們有專業人士為您選型。 另外可根據客戶需求，訂制非標產品。
本文地址：http://www.dqdg.cc/LDJ-10-210-Y,LDJ-10Q-210-Y-34.html
