LMZ1-0.5 LMZ1-0.5電流互感器

上海歐宜電氣有限公司

會員指數：

企業認證：

價格：電議

所在地：上海

型號：LMZ1-0.5

更新時間：2012-10-08

瀏覽次數：2325

公司地址：上海市金山工業區亭衛公路

15900668138 趙經理(先生)

點擊查看聯系電話在線詢價

產品簡介

零序電流互感器、高低壓電壓互感器行程開關微動

公司簡介

上海歐宜電氣有限公司簡介

??? 本公司座落于東方明珠上海。是一家專業供應電流互感器、電壓互感器等高壓電氣產品的企業。

??? 公司自創建以來，通過改革發展，核心競爭力不斷增強，自主創新能力不斷提高。積累了豐富的制造經驗,組建了一支專業.精湛的生產隊伍。精良的生產檢測設備和完善的售后服務體系贏得廣大客戶的好評。

??? 進入新世紀，上海歐宜電氣堅持科學發展觀，發展自主品牌，展現出國際化、現代化、信息化的新貌。公司以重點跨越突破高端產業，以自動化提升傳統工業，積極建造重型極端裝備基地，集聚高技能專家團隊，加強先進裝備業與現代服務業的同步發展，努力實現引領中國裝備制造業振興，躋身世界裝備巨頭之林的目標。
公司始終慣徹執行“顧客的滿意是我們永恒的追求”質量方針。以“客戶為中心”的服務宗旨,走專業一體化的道路。

展開

產品說明

零序電流互感器、高低壓電壓互感器行程開關微動開關熔斷器、隔離開關、刀開關

LMZ1-0.5電流互感器

;

一、適用范圍

LMZ1-0.5電流互感器為穿心母線型電流互感器，供額定頻率為50HZ，電壓為0.5KV及以下的交流線路中測量電流、電能及繼電保護之用。

二、標準與認證

標準：GB 1208-2006
認證證書：CMC浙制03820196

三、結構特征

本型互感器的鐵芯用冷軋取向硅鋼片環形卷繞而成，二次繞阻沿環形鐵芯均勻纏繞;
中間窗口供母線穿繞使用，下部有底座，供固定安裝之用;
本型互感器外部為不飽和樹脂緣澆注而成.

四、主要技術參數

準確級：0.5級
額定電壓：0.66KV
額定一次電流：5-3000A
額定二次電流：
額定負荷：（見表1）
允許在110%額定電流下長期運行
二次繞組對地施加工頻電壓3KV歷時1min無擊穿閃絡現象。

五、使用環境條件

主要場所：戶內
環境溫度：-5～+40℃
環境濕度：相對濕度不大于80% ；
海拔：不超過1000m
大氣條件：無嚴重影響互感器緣的污穢及侵蝕性和爆炸性介質。

準確級額定電壓額定一次電流額定二次電流額定負荷耐壓

0.2級、0.5級、0.5S級 0.5KV 5-3000A （見表1） 3KV/1min

表1：LMZJ1-0.5額定負荷

型號電流比（A）穿心匝數（匝）額定負荷（VA）

0.2級 0.5級 0.5S級

LMZJ1-0.5 30 5 5-3.75 5-3.75 5-3.75

50 3 5-3.75 5-3.75 5-3.75

75 2 5-3.75 5-3.75 5-3.75

100 2 5-3.75 5-3.75 5-3.75

150 1 5-3.75 5-3.75 5-3.75

200 1 5-3.75 5-3.75 5-3.75

250、300 1 5-3.75 5-3.75 5-3.75

400、500 1 5-3.75 5-3.75 5-3.75

600-1200 1 10-3.75 10-3.75 10-3.75

1500-2500 1 15-3.75 15-3.75 15-3.75

3000 1 20-3.75 20-3.75 20-3.75

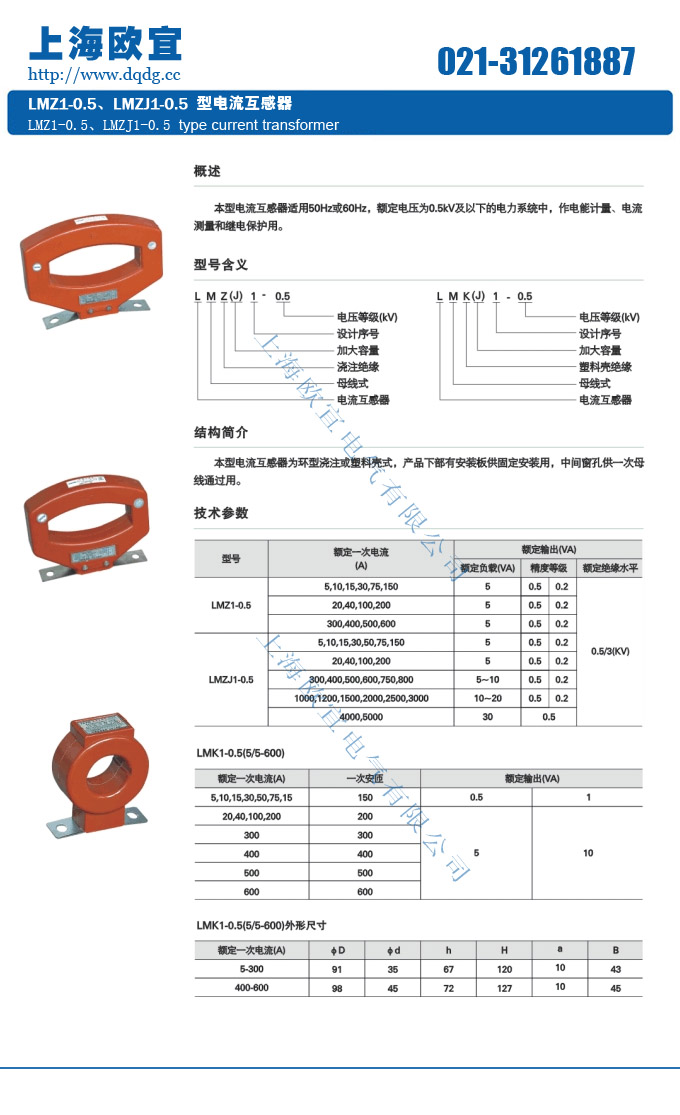

六、LMZ1-0.5型電流互感器的型號含義、外形及安裝尺寸圖

產品名稱：LMZ1-0.5電流互感器

型號：LMZ1-0.5

聲明：這里是產品的接線圖、變比、參數、精度、準確級、保護級、作用原理、外形尺寸等詳細信息頁面。本頁LMZ1-0.5電流互感器的信息僅供參考，如有改動不另行通知。訂購前請來電咨詢，我們有專業人士為您選型。另外可根據客戶需求，訂制非標產品。
