產品特點： 遠心度小，高分辨率、畸變小、低于0.1%的畸變 能實現均勻

    中國機器視覺商城是經營機器視覺產品及自動化檢測設備的專業網上商城，匯聚機器視覺行業各類產品及品牌，將為全球機器視覺用戶及企業提供優質、放心、便捷的一站式采購服務。同時，中國機器視覺商城從行業出發，致力以完善的功能、個性化服務為機器視覺行業的廣大用戶提供全面、權威、專業的信息資訊與產品服務。中國機器視覺商城正以最真誠的服務、最具創新力的管理理念，立足中國、放眼全球，致力于為機器視覺供應商、采購商及各大行業用戶搭建最具競爭力的電子商務平臺。

產品特點： · 遠心度小，高分辨率、畸變小、低于0.1%的畸變 · 能實現均勻的照明，無圖像漸暈效應； · 在景深范圍內，沒有放大倍率的變化，目標圖像尺寸不變 · 物方和像方雙遠心設計，光透射率高 · 增加了景深，遠心鏡頭比普通鏡頭有更大的景深 · 工業固定放大率與工作距離 · 輕巧外徑，適合狹小空間安裝 · 優良的光學性能和品質，高 · 任意搭配同軸光照明，能配合1/6”，1/3”，1/2”工業相機使用 · 專為度量和測量設計，適合工廠自動化機器視覺應用方面
物距WD 65mm 物距WD 110mm 物距WD 150mm

TML 倍數 物距 S：標準型 C：同軸光型

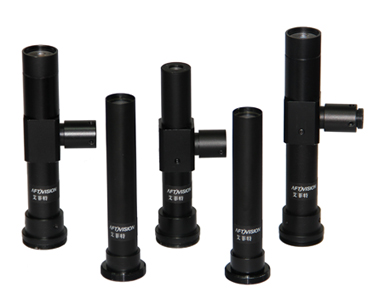

AFTvision TML小型工業遠心鏡頭(物距WD 65mm)參數:

型號	光學倍率	物距(WD)	數值孔徑(NA)	F/#	分辨率(µm)	景深(mm)	畸變	zui大CCD	CCD 接口	外形尺寸
TML05X65S/C	0.5	65mm	0.017	15	20	4.80	<0.1%	1/2’	C	Φ18×114
TML08X65S/C	0.8	65mm	0.017	24	20	3.00	<0.1%	1/2’	C	Φ18×129
TML10X65S/C	1.0	65mm	0.025	20	13	1.60	<0.27%	1/2’	C	Φ18×129
TML15X65S/C	1.5	65mm	0.033	23	10	0.82	<0.15%	1/2’	C	Φ18×122
TML20X65S/C	2.0	65mm	0.033	31	10	0.61	<0.15%	1/2’	C	Φ18×140
TML25X65S/C	2.5	65mm	0.048	26	7	0.33	<0.23%	1/2’	C	Φ18×98
TML30X65S/C	3.0	65mm	0.048	31	7	0.28	<0.17%	1/2’	C	Φ18×107
TML40X65S/C	4.0	65mm	0.048	41	7	0.21	<0.18%	1/2’	C	Φ18×107
TML50X65S/C	5.0	65mm	0.048	41	7	0.21	<0.18%	1/2’	C	Φ18×107
TML60X65S/C	6.0	65mm	0.048	41	7	0.21	<0.18%	1/2’	C	Φ18×107
TML80X65S/C	8.0	65mm	0.048	41	6	0.21	<0.18%	1/2’	C	Φ18×107

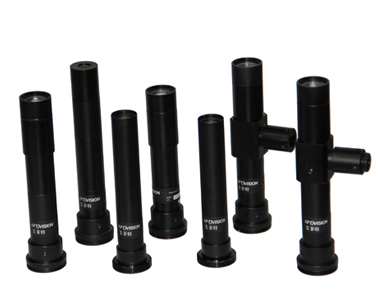

AFTvision TML小型工業遠心鏡頭(物距WD 110mm)參數:

型號	光學倍率	物距(WD)	數值孔徑(NA)	F/#	分辨率(µm)	景深(mm)	畸變	zui大CCD	CCD 接口	外形尺寸
TML05X110S/C	0.5	110mm	0.017	15	20	4.80	<0.1%	1/2’	C	Φ18×114
TML08X110S/C	0.8	110mm	0.017	24	20	3.00	<0.2%	1/2’	C	Φ18×129
TML10X110S/C	1.0	110mm	0.027	18	12	1.47	<0.15%	1/2’	C	Φ18×113
TML15X110S/C	1.5	110mm	0.033	23	10	0.82	<0.15%	1/2’	C	Φ18×113
TML20X110S/C	2.0	110mm	0.033	31	10	0.61	<0.32%	1/2’	C	Φ18×113
TML25X110S/C	2.5	110mm	0.033	35	10	0.50	<0.30%	1/2’	C	Φ18×113
TML30X110S/C	3.0	110mm	0.033	46	10	0.41	<0.22%	1/2’	C	Φ18×113
TML40X110S/C	4.0	110mm	0.033	61	10	0.31	<0.13%	1/2’	C	Φ18×141
TML50X110S/C	5.0	110mm	0.035	61	10	0.30	<0.13%	1/2’	C	Φ18×141
TML60X110S/C	6.0	110mm	0.035	65	10	0.30	<0.13%	1/2’	C	Φ18×141

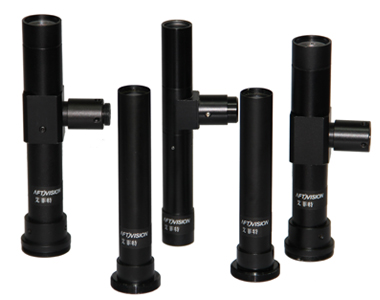

AFTvision TML小型工業遠心鏡頭(物距WD 150mm)參數:

型號	光學倍率	物距(WD)	數值孔徑(NA)	F/#	分辨率(µm)	景深(mm)	畸變	zui大CCD	CCD 接口	外形尺寸
TML05X150S/C	0.5	150mm	0.025	10	13	3.20	<0.1%	1/2’	C	Φ18×103
TML07X150S/C	0.7	150mm	0.025	14	13	2.29	<0.3%	1/2’	CS	Φ18×109
TML08X150S/C	0.8	150mm	0.025	16	13	2.10	<0.3%	1/2’	C	Φ18×110
TML10X150S/C	1.0	150mm	0.025	20	13	1.60	<0.3%	1/2’	C	Φ18×114
TML15X150S/C	1.5	150mm	0.036	21	9	0.75	<0.5%	1/2’	C	Φ18×98
TML20X150S/C	2.0	150mm	0.036	28	9	0.56	<0.32%	1/2’	C	Φ18×113

可根據客戶要求提供專案設計、制造定制服務

應用領域：
· 機械設備視覺定位、半導體檢測、晶片檢測；
· IC晶圓，LED晶圓，置晶，固晶，邦定，點膠定位；
· ITO玻璃，STN/CSTN/TFT面板分劃，絲印；
· 液晶顯示檢測，液晶模組FOG/COG；
· 多晶硅、單晶硅、晶圓劃片，絲??；
· 多層顯示面板組裝；
· 電容屏面板分劃，絲印，組裝；
· 零部件OCR識別；
· 印刷機械、打孔MARK點定位；
· 機器視覺實驗室應用；
· 其他圖像處理、視覺檢測、測量、定位工業應用
購買本產品和查看更詳細信息請登陸：艾菲特光電技術有限公司 http://www.aftvision.com/gyjt/AFT-TML.html產品：4000-400-860。
