NHR-5800系列八路閃光報警儀

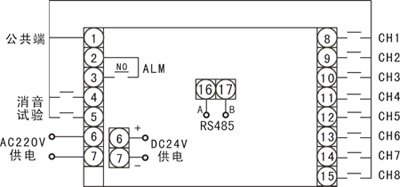

概述     NHR5800系列八路閃光報警儀是一種接點式聲光報警顯示儀表，具有電路簡單、元件少、可靠性高、抗干擾能力強、低功耗、低噪聲、EMC電磁兼容等特點，廣泛運用于電力、石化、冶金、輕工、制藥、航空等諸多領域。     可同時檢測八路輸入信號,八路信號均采用大規模高亮度數碼管，報警儀將發出聲、光報警信號，并輸出報警接點。     可選擇接點式開路/閉路報警或TTL電平，輸入與主機光電隔離。     具有多種報警控制輸出方式，可自由選擇閃光報警、聲音報警、繼電器報警觸點控制輸出及帶報警記憶或不帶報警記憶功能。 　 主要技術參數     1、八點報警信號輸入：有源TTL信號或者無源開關信號（常開常閉可設置），有源或無源輸入自適應，無需設置。     2、輸出信號：八點發光報警指示，具有音響接點輸出報警，音響動作為接點閉合。     3、輸出繼電器接點容量：AC 220V/3A；DC 24V/2A。     4、確認方式：手動（音響報警消除）。     5、工作條件：        a）環境溫度：-10-55℃。        b）相對濕度：≤85％。        c）周圍空氣中不應含有腐蝕性氣體。     6、工作電源：AC 85-265V(50-60HZ)，DC 24V     7、功耗≤3W。 　 儀表面板 儀表開孔尺寸 儀表外形 外形尺寸：寬*高*深：160×80×88mm 　 儀表接線圖 注：1、IN1-IN8為八個輸入通道，COM1為8個輸入通道的公共端；     2、SILENT和TEST分別為消音測試按鈕，COM2為SILENT和TEST的公共端；     3、COM1和COM2為兩個隔離的公共端，不共地；     4、ALM為繼電器輸出觸點，用于外接報警音響。 　 儀表選型 NHR-5800□-□-□-□         ① ② ③ ④ ①聲光報警方式 ②輸入類型 代碼 聲光報警方式說明 代碼 輸入類型說明 A 八回路高亮度LED平 面板顯示（燈光式） A B C D 接點式閉路報警輸入 接點式開路報警輸入 標準TTL電平輸入 特殊要求 ③通訊方式 ④供電電源 代碼 通訊輸出 代碼 電壓范圍 X D1 無輸出 RS485輸出 A D AC85-265V DC24V 備注：     1、特殊型號和要求的,請提供相關技術參數,訂貨時請說明。     2、在寫型號時必須完整，沒有選到的功能項不能省略,必須用“X”補上。        例1：NHR-5800A-A-D1-A；        例2：NHR-5800A-C-X-D。
