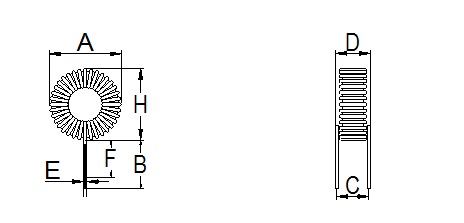

CH磁環電感圖型及尺寸( SHAPE AND SIZE) ( 單位 mm )
| 型號 | D (Max) | H (Max) | A (Max) | B | 額定電流 | 電感量 |
| 2026 | 4.5mm | 8.0mm | 8.0mm | 15.0±3.0 | 0.3-0.5A | 5uH-27uH |
| 3026 | 7.0mm | 12.0mm | 12.0mm | 15.0±3.0 | 0.5-2.0A | 10uH-140uH |
| 5026 | 11.5mm | 18.0mm | 18.0mm | 15.0±3.0 | 0.2-3.0A | 1.0uH-680uH |
| 6826 | 11.5mm | 24.0mm | 24.0mm | 15.0±3.0 | 0.2-4.0A | 5uH-500uH |
| 8026 | 13.5mm | 27.0mm | 27.0mm | 15.0±3.0 | 0.2-5.0A | 10uH-960uH |
| 10626 | 19.5mm | 36.0mm | 36.0mm | 15.0±3.0 | 0.5-10.0A | 30uH-1000uH |
| 13026 | 82.0mm | 42.5mm | 42.5mm | 15.0±3.0 | 2.0-10.0A | 30uH-1200uH |
CH磁環電感編號說明：
CH - 300 M - 2A - 5026
(1) (2) (3) (4) (5)
(1). 編號(Type) : 磁環電感 ( CH )
(2). 電感值(Inductance) : "300"表示 30uH（Example: "300"for 30UH) ( 300 )
(3). 電感公差（Tolerance) :"M:±20%, "K":±10% , "J":±5% ( M )
(4). 額定電流（Rated current in Amps) :"2A" ( 2A )
(5). 鐵芯尺寸（core Size) : 鐵芯直徑=5英寸 （core size: D=0.5") ( 50 )
(6). 鐵芯材質（core material ) : "-26"材, "-52"材, "-2" 材, "-26B"材.
詳細訪問www.czcoil.com網站
