標準規格

精確度等級：0.05級

浮球式壓力計 是以壓縮空氣或氮氣作為壓力源，以精密 浮球 處于工作狀態時的球體下部的壓力作用面積為 浮球 有效面積的一種氣動負荷式 壓力計 。如圖1所示，精密 浮球 置于筒形的噴嘴內部，專用砝碼通過砝碼架作用在球體的頂端，噴嘴內的氣壓作用在球體下部，使 浮球 在噴嘴內飄浮起來。當已知質量的專用砝碼所產生的重力與氣壓的作用力相平衡時， 浮球式壓力計 便輸出一個穩定而精確的壓力值。

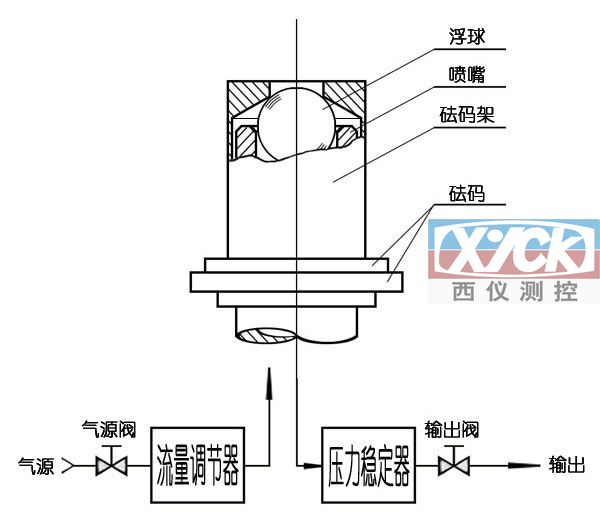

　　(圖1) 浮球式壓力計 原理圖

　　在 浮球式壓力計 的砝碼架上增、減砝碼時，將改變測量系統的平衡狀態，致使 浮球 下降或上升，排入大氣的氣體流量隨即發生改變， 浮球 下部的壓力則發生變化，流量調節器會及時準確地改變氣體的流入量，使系統重新達到平衡狀態，保持 浮球 的有效面積恒定，保持輸出壓力與砝碼負荷之間的比例關系。確保了 浮球式壓力計 的高準確度。

與活塞式 壓力計 相比， 浮球式壓力計 具有下列特點：
1、 浮球式壓力計 內置自動流量調節器，增減砝碼后無須再作任何操作，即可行到精確的輸出壓力。
2、工作時 浮球 不下降，可連續穩定地輸出精確的壓力信號；
3、 浮球式壓力計 具有流量自行調節功能，其精確度與操作者的技術水平無關；
4、儀器工作時氣流使 浮球 懸浮于噴嘴內，球體與噴嘴之間處于非接觸狀態。其摩擦小、重復性好、分辨能力高，且免除了旋轉砝碼的必要。這是 浮球式壓力計 所獨具的特性；
5、工作進程中，氣流能不斷地對 浮球 體進行自清洗，確保了儀器的高可靠性。 浮球式壓力計 的底盤安裝在一個箱式底座上（圖2所示），底盤即為 壓力計 的工作臺面。其上設有水平儀和操控閥，其側設有氣源接口，用于 壓力計 與壓力源的連接。
