文丘里流量計 文丘里管原理 文丘里效應的原理則是當風吹過阻擋物時，在阻擋物的背風面上方端口附近氣壓相對較低，從而產生吸附作用并

開封中儀流量儀表有限公司是一家集流量儀器、儀表及流量測控系統的研發、生產、銷售、服務為一體的民營高科技企業。主要生產:V錐流量計、噴嘴流量計、標準孔板、文丘里流量計、標準噴嘴、長頸噴嘴、V型錐流量計、V形錐流量計、錐型流量計、文丘里管、.經典(古典)文丘里管、.經典(古典)文丘里管流量計、電磁流量計、渦街流量計、孔板流量計、轉子流量計、渦輪流量計、節流裝置及其它相關流量產品。

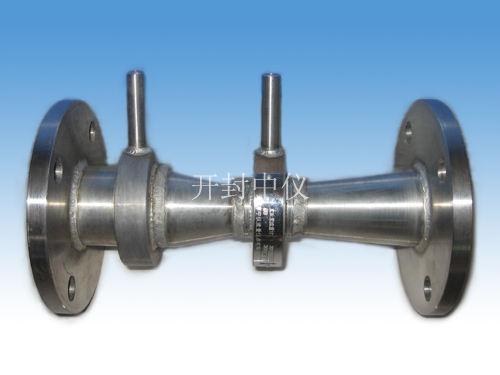

文丘里流量計   文丘里管原理

    文丘里效應的原理則是當風吹過阻擋物時，在阻擋物的背風面上方端口附近氣壓相對較低，從而產生吸附作用并導致空氣的流動。文氏管的原理其實很簡單，它就是把氣流由粗變細，以加快氣體流速，使氣體在文氏管出口的后側形成一個“真空”區。當這個真空區靠近工件時會對工件產生一定的吸附作用。
      A-壓縮空氣入口          B-噴嘴          C-消音器         D-吸附腔入口
壓縮空氣從文丘里管的入口A進入，少部分通過截面很小的噴管B排出。隨之截面逐漸減小，壓縮空氣的壓強增大，流速也隨之變大。`這時就在D吸附腔的進口內產生一個真空度，致使周圍空氣被吸入文氏管內，隨著壓縮空氣一起流進擴散腔內增加氣體的流速，之后通過消音裝置減少氣流震蕩。
    真空發生器就是利用正壓氣源產生負壓的一種新型,高效,清潔,經濟,小型的真空元器件,這使得在有壓縮空氣的地方,或在一個氣動系統中同時需要正負壓的地方獲得負壓變得十分容易和方便。真空發生器廣泛應用在工業自動化中機械,電子,包裝,印刷,塑料及機器人等領域。真空發生器的傳統用途是吸盤配合,進行各種物料的吸附,搬運,尤其適合于吸附易碎,柔軟,薄的非鐵,非金屬材料或球型物體。在這類應用中,一個共同特點是所需的抽氣量小,真空度要求不高且為間歇工作。

真空發生器的主要性能參數
    ①空氣消耗量:指從噴管流出的流量qv1。
    ②吸入流量：指從吸口吸入的空氣流量qv2。當吸入口向大氣敞開時,其吸入流量zui大，稱為zui大吸入流量qv2max.
    ③吸入口處壓力：記為Pv.當吸入口被完全封閉(如吸盤吸著工件),即吸入流量為零時，吸入口內的壓力zui低，記作Pvmin.
    ④吸著響應時間：吸著響應時間是表明真空發生器工作性能的一個重要參數,它是指從換向閥打開到系統回路中達到一個必要的真空度的時間。
