一、威力巴流量計概述
先進的差壓式流量測量技術

ZK-HLV威力巴流量計采用了完全符合空氣動力學原理的工程結構設計，是一種在精度、功效及可靠方面達到了無比卓越程度的傳感元件。

性能特點

一、特殊工藝加工而成的子彈頭形狀探頭，防堵性能效果顯著
二、管道壓損小，安裝費用低，免維護
三、應用范圍廣泛，適應與各種尺寸的圓管和方管
四、開孔小、安裝方便、直管段要求低，可在線帶壓安裝和檢修

測量原理

       HLV威力巴流量計是一種插入式流量測量儀表。在管道中插入一根威力巴傳感器 , 當流體流過傳感器 時 , 在其前部 （ 迎流方向 ） 產生一個高壓分布區 , 在其后部產生一個低壓分布區。傳感器在高、低壓區有按一定規則排列的多對 （ 一般為三對 ） 取壓孔 , 分別測量流體的全壓力 （ 包括靜壓力和平均速度壓力 ）Pl和靜壓力 P2。將 P1 和 P2 分別引入差壓變送器 , 測量出差壓 △P=P1-P2, △P反映流體平均速度的大小 , 以此可推算出流體的流量。

主要技術指標

技術參數及應用

型號	ZK-HLV650	ZK-HLV640	ZK-HLV630

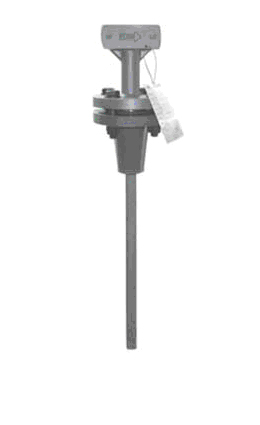

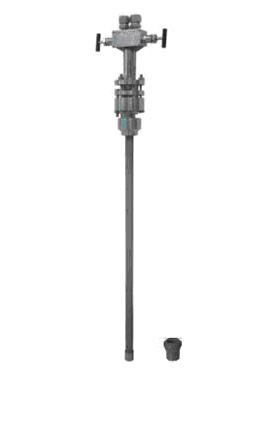

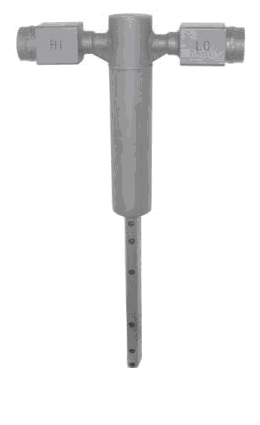

外形圖
通徑范圍	80~500mm	50~5000mm	50~2000mm
適用介質	空氣、煤氣、煙氣、天然氣、自來水、鍋爐給水、含腐溶液；飽和蒸汽、過熱蒸汽配有冷凝器等		氣體、液體、蒸汽
壓力范圍	通常O~40.OMPa	通常0~2.5MPa	通常0~10.0MPa
溫度范圍	通常-80~550℃	通常-80~300℃	通常－80~550 ℃
量程比	大于10:1	大于10:1	大于10:1
zui小流速	氣體≥3.5m/s 液體≥0.6m/s 蒸汽≥9m/s	氣體≥3.5m/s 液體≥0.6m/s 蒸汽≥9m/s	氣體≥10m/s 液體≥1m/s 蒸汽≥12m/s
測量精度	士1	士1	士1
重復性	±0.1	±0.1	±0.1
連接方式	整體焊接	在線安裝調節	調節型法蘭連接
配套儀表	差壓變送器、流量積算儀等
型號	ZK-HLV620	ZK-HLV610	ZK-HLV600

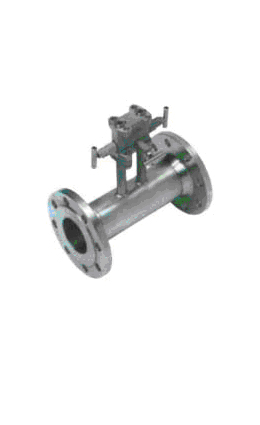

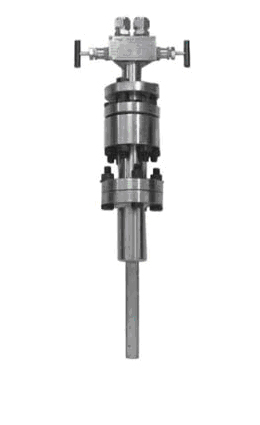

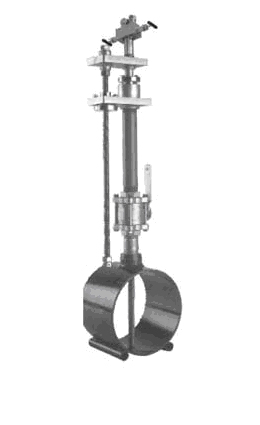

外形圖
通徑范圍	50~4000mm	50~5000mm	12~50mm
適用介質	空氣、煤氣、煙氣、天然氣、自來水、鍋爐給水、含腐溶液；飽和蒸汽、過熱蒸汽配有冷凝器等		氣體、液體、蒸汽
壓力范圍	通常O~40.OMPa	通常0~4MPa	通常0~10.0MP a
溫度范圍	通常-80~550℃特殊：700℃	通常-80~550℃	通常－80~300 ℃
量程比	大于10:1	大于10:1	大于10:1
zui小流速	氣體≥3.5m/s 液體≥0.6m/s 蒸汽≥9m/s	氣體≥3.5m/s 液體≥0.6m/s 蒸汽≥9m/s	氣體≥10m/s 液體≥1m/s 蒸汽≥12m/s
測量精度	士1	士1	士1
重復性	±0.1	±0.1	±0.1
連接方式	整體焊接	螺紋桿連接	法蘭或螺紋連接
配套儀表	差壓變送器、流量積算儀等

1、威力巴流量計用途
ZK-HLV威力巴流量計適用于氣體、液體和蒸汽的高精度流量測量。威力巴是一種差壓式、速率平均式流量傳感器，通過傳感器在流體中所產生的差壓進行流量測量。威力巴反映流體真實的流速，其精度達到± 1.0，重復性達± 0.1。威力巴的突出優點是：輸出一個非常穩定、無脈動的差壓信號

2 、探頭的設計特點
子彈頭截面形狀的探頭能產生精確的壓力分布，固定的流體分離點；位于探頭側后兩邊、流體分離點之前的低壓取壓孔，可以生成穩定的差壓信號，并且有效防堵。內部一體化結構能避免信號滲漏，提高探頭結構強度，保持長期高精度。

3.威力巴探頭防堵塞設計威力巴流量探頭以其卓越的防堵設計，徹底擺脫了阿牛巴等插入式流量探頭易堵塞的弊端，使均速管流量探頭的防堵水平達到了空前的高度。

探頭高壓取壓孔不會被堵探頭的前部形成高壓區，壓力略高于管道靜壓，阻止了顆粒進入。請注意：在探頭的高壓取壓孔處流體的速度是零，沒有物體會進入取壓孔。開機時，流體在管道靜壓作用下，進入彎管，很快形成了壓力平衡的狀態。當壓力平衡狀態形成以后，流體在彎管進口處遇到高壓，繞道而行，不再進入彎管中。

4.探頭的優點
● 可測量多種介質，應用范圍廣泛
● 精度高、量程比大
● 探頭取壓孔本質防堵
● 測量信號穩定、波動小
● 管道壓損低
● 獨有高強度的子彈頭形單片雙腔結構
● 安裝費用低，基本免維護
● 可以在線安裝和檢修

5.威力巴均速管流量傳感器的特點
● 穩定的信號
威力巴的低壓取壓孔位于探頭側后兩邊、流體與探頭分離點之間，遠離渦流波動區域。
● 卓越的長期高精度
威力巴能夠保證精度的長期穩定，這是因為：
⑴. 它不受磨損、污垢和油污的影響。
⑵. 結構上沒有可移動部件。
⑶. 設計上排除了堵塞現象的發生。在探頭前部，高靜壓區圍繞著探頭，使高壓取壓孔不會被堵塞。重要的是，低壓孔取在探頭側后兩邊，流體從表面斜掠而過，保護了低壓孔不會被掠動，而其它的探頭容易堵塞，因為它們的低壓取壓孔在雜質聚集的低壓波動區域。

● zui低的安裝費用
⑴. 只需要進行幾英寸的線條焊接，完成安裝是非常簡單和快捷的。
⑵. 應用專用工具，可以實現帶壓在線安裝。
⑶. 全部的閥和各種儀器的接口只需進行簡單的裝配，需要非常低的裝配費用。

● 非常低的運行費用
⑴.它是一種非收縮節流的設計，作為一種插入式流量探頭，威力巴的運行費用是zui低的。
⑵.威力巴流量計只產生非常低的性壓力損耗，典型的少于0.7KPa
⑶. 一個孔板元件所產生的性壓力損耗超過14KPa
⑷.與孔板比較，威力巴的能量損耗降低了95。

● 連續工作的威力巴從根本上杜絕了堵的可能，但是在以下情況下，威力巴仍要注意防堵：
⑴. 當引壓管泄漏，探頭高壓平衡區遭到破壞，雜質中直徑較小的顆粒就有可能進入取
壓孔。
⑵. 當管道處于停產時，由于分子的布朗運動，顆粒小的雜質有可能進入取壓孔。
⑶. 系統頻繁開停機，在高壓區形成的瞬間，顆粒小的雜質有可能進入取壓孔，日積月累，就有可能造成探頭的堵塞。
⑷. 介質中含有大量的焦油、藻類生物，或者含有纖維狀的物質，也有可能造成探頭的堵塞。

6 、應用新技術
獨創的設計帶閥門的接頭威力巴...全新的設計理念提供一個全新的概念，在儀器的接頭處內置儀表截止閥
1 . 使安裝和維護更加簡單。
2 . 減少裝配部件的數量，使硬件連接
成本降低。

快捷的安裝系統
快捷插入和拔出
● 密封驅動系統能夠避免損壞元件
● 能夠分別應用于多個探頭的安裝
全部安裝不超過1 小時
