ASJ系列智能電力繼電器

1　ASJ系列數字式量度繼電器

1.1 概述
　　ASJ系列數字式量度繼電器（以下簡稱繼電器），采用32位高性能CPU，實時采樣三相交流電流、三相交流電壓信號，采用有效值計算方法，在較寬的頻率范圍內實現了較高精度的測量。集成有多種保護功能，僅需簡單選擇即可實現保護的投入或退出、報警或跳閘；精度高、功耗小、動作快、返回系數高、無抖動，可用于需要電壓監控（電壓型：如發電機、變壓器和輸電線的繼電保護等）或電流監控（電流型：如電動機、變壓器和輸電線的過負荷和短路保護線路中）的場合，作為過電壓、欠電壓、過電流、欠電流、過頻率、欠頻率保護的閉鎖動作元件或啟動元件。

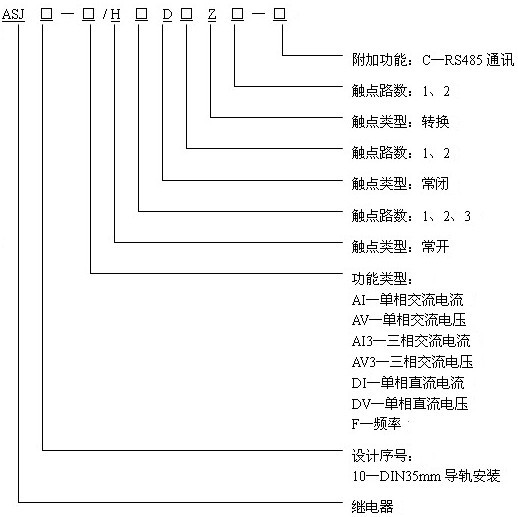

1.2 型號說明

1.3 通用技術條件

技術參數	指 標
通訊	RS485接口、Modbus-RTU協議
輔助電源	AC85～270V/DC100～350V，功耗5VA
安全性	工頻耐壓：電源、電壓、電流輸入回路之間AC2kV/1min，50Hz
	絕緣電阻：輸入、輸出端對機殼>100MΩ
環境	工作溫度：-10℃～+55℃
	儲存溫度：-20℃～+70℃
	相對濕度：5％～95％不結露
	海拔高度：≤2000m
污染等級	2級
防護等級	IP20
安裝類別	III級

1.4 產品特性

型 號		電 流		電 壓		頻率
功 能		ASJ10-AI	ASJ10-AI3	ASJ10-AV	ASJ10-AV3	ASJ10-F
信號	二次側1A、5A	√	√
輸入	AC100V、220V、380V			√	√	√
測量	0-10A	√	√
范圍	0.1-1.2Ue			√	√
	20-70Hz					√
過載	持續1.2倍，瞬時10倍/5秒	√	√
倍數	持續1.2倍，瞬時2倍/1秒			√	√	√
保護	起動超時、欠載、短路	√	√
功能	過載（定時限、反時限）	√	√
	欠壓、過壓			√	√
	欠頻率、過頻率					√
	不平衡		√		√
	斷相		√
	相序				√
繼電器輸出	數量	3常開或2常開1常閉
	觸點容量	AC250V 3A或DC30V 3A

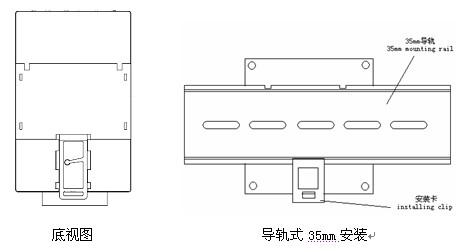

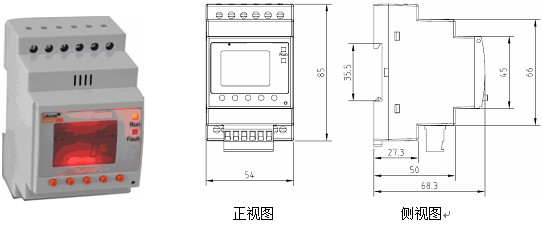

1.5 外形及尺寸
