壓力儀表系列 >> SDDR智能微差壓變送器： |
|
無
|
S
|
代號
|
測量范圍
|
||||
|
模
擬
型
|
智
能
型
|
SDDR-1100
|
0-0.06～0.3kPa
|
||||
|
SDDR-1200
|
0-0.25～1.5kPa
|
||||||
|
SDDR-3200
|
0-0.25～1.5kPa
|
||||||
|

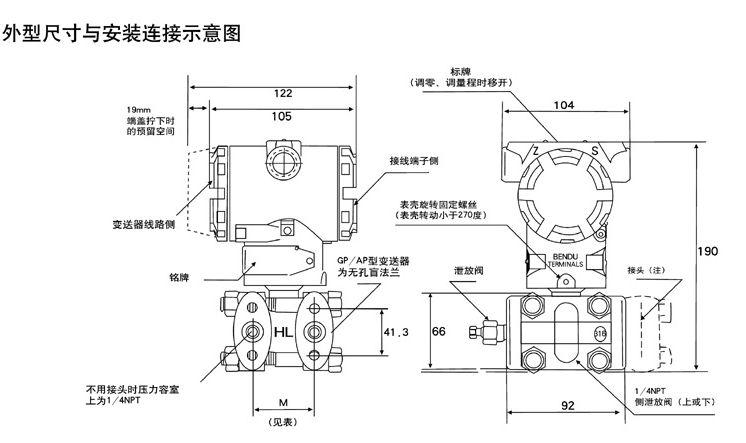

代號
|
結 構 材 料
|
||||||
|
法蘭接頭
|
排氣/排液閥
|
隔離膜片
|
灌充液體
|
||||
|
F22
|
316不銹鋼
|
316不銹鋼
|
316不銹鋼
|
硅油
|
|||
|
F23
|
316不銹鋼
|
316不銹鋼
|
哈氏合金C
|
||||
|
F24
|
316不銹鋼
|
316不銹鋼
|
蒙乃爾
|
||||
|
F25
|
316不銹鋼
|
316不銹鋼
|
鉭
|
||||
|
F33
|
哈氏合金C
|
哈氏合金C
|
哈氏合金C
|
||||
|
F35
|
哈氏合金C
|
哈氏合金C
|
鉭
|
||||
|
F44
|
蒙乃爾
|
蒙乃爾
|
蒙乃爾
|
||||
|
代號
|
選 件
|
||||||
|
M1
|
O～1 00％線性指示表
|
||||||
|
M2
|
數字顯示表頭
|
||||||
|
M3
|
液晶顯示表頭
|
||||||
|

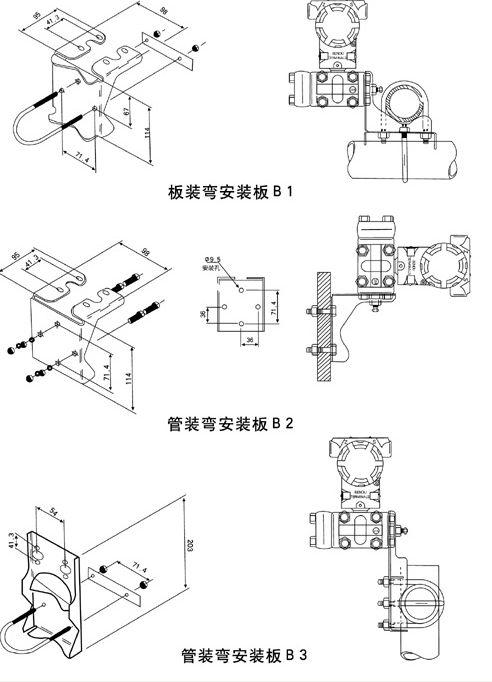

B1
|
管裝彎支架
|
||||||
|
B2
|
盤裝彎支架
|
||||||
|
B3
|
管裝平支架
|
||||||
|
D1
|
法蘭側面排氣/排液閥在上部
|
||||||
|
D2
|
法蘭側面排氣/排液閥在下部
|
||||||
|
E1
|
普通電纜接頭
|
||||||
|
E2
|
防爆電纜接頭
|
||||||
|

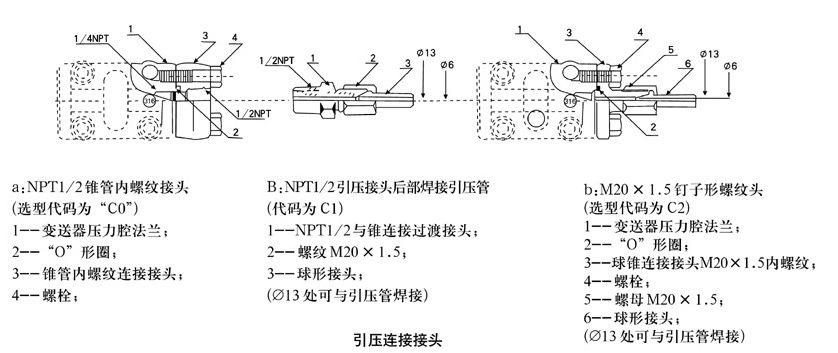

G1
|
腰形法蘭
|
||||||
|
G2
|
焊管接頭
|
||||||
|
d
|
隔爆
|
||||||
|
i
|
本安
|
||||||

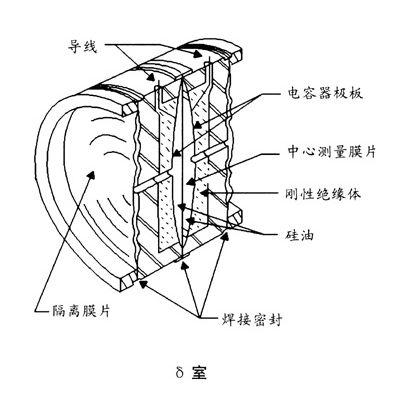

當兩側壓力不一致時，致使測量膜片產生位移，其位移量和壓力差成正比，故兩側電容量就不等，通過振蕩和解調環節，轉換成與壓力成正比的信號。和的工作原理和差壓變送器相同，所不同的是低壓室壓力是大氣壓或真空。

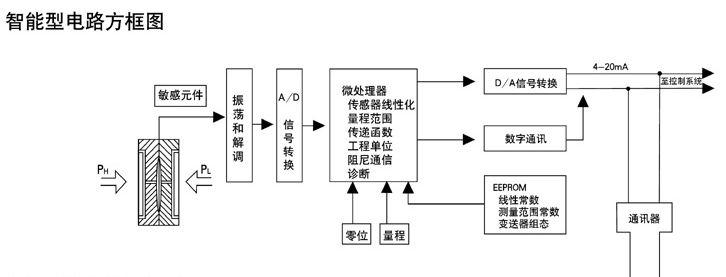

A/D轉換器將解調器的電流轉換成數字信號，其值被微處理器用來判定輸入壓力值。微處理器控制變送器的工作。另外，它進行傳感器線性化。重置測量范圍。工程單位換算、阻尼、開方，，傳感器微調等運算，以及診斷和數字通信。
本微處理器中有16字節程序的RAM，并有三個16位計數器，其中之一執行A /D轉換。
D/A轉換器把微處理器來的并經校正過的數字信號微調數據，這些數據可用變送器軟件修改。數據貯存在EEPROM內，即使斷電也保存完整。

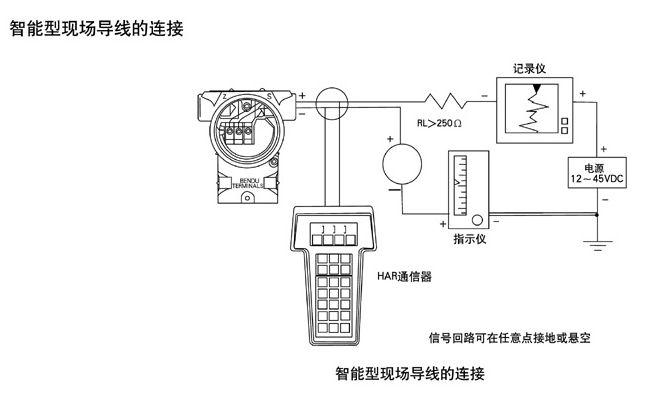

數字通信線路為變送器提供一個與外部設備(如275型智能通信器或采用HART協議的控制系統)的連接接口。此線路檢測疊加在4-20mA信號的數字信號，并通過回路傳送所需信息。通信的類型為移頻鍵控FSK技術并依據BeII202標準。
負載特性：與供電電源有關，在某一電源電壓時帶負載能力見圖3，負載阻抗RL與電源電壓Vs關系式為：RL≤50（Vs-12）
指示表：指針式線性指示0~100%刻度以及LCD液晶式顯示。
防爆等級： a：隔爆型 (Exd ⅡBT5或Exd ⅡCT6)
b：本安型 ( Exia ⅡCT6或Ex ib ⅡCT6)
量程和零點：外部連續可調
正負遷移：零點經過正遷移或負遷移后，量程、測量范圍的上限值和下限值的值，均不能超過測量范圍上限的100%。
zui大正遷移量為zui小調校量程的500%；zui大負遷移量為zui小調校量程 的600%
溫度范圍：工作溫度范圍：－20~+88℃，（LT型為：－25~+70℃）
灌充硅油的測量元件：－40~+104℃
法蘭式變送器灌充高溫硅油時：+15~+315℃，
普通硅油：－40~+149℃
靜壓：4、10、25、32MPa
濕度：相對濕度為0~100%RH
容積變化量：＜0.16cm3
阻尼（階躍響應）：充硅油時，一般在0.2s到1.67s之間連續可調
|
問題現象
|
檢查與測試
|
解決辦法
|
|
1:變送器無輸出
|
1:查看變送器電源是否接反；
|
把電源極性接正確
|
|
2:測量變送器的供電電源，是否有24V直流電壓；
|
必須保證供給變送器的電源電壓≥12V(即變送器電源輸入端電壓≥12V)。如果沒有電源，則應檢查回路是否斷線、檢測儀表是否選取錯誤（輸入阻抗應≤250Ω）；等等。
|
|
|
3:如果是帶表頭的，檢查表頭是否損壞（可以先將表頭的兩根線短路，如果短路后正常，則說明是表頭損壞）；
|
表頭損壞的則需另換表頭，
|
|
|
4:將電流表串入24V電源回路中，檢查電流是否正常；
|
如果正常則說明變送器正常，此時應檢查回路中其他儀表是否正常。
|
|
|
5:電源是否接在變送器電源輸入端；
|
把電源線接在電源接線端子上。
|
|
|
2:變送器輸出≥20mA
|
1: 變送器電源是否正常
|
如果小于12VDC，則應檢查回路中是否有大的負載，變送器負載的輸入阻抗應符合RL≤(變送器供電電壓-12V)/( 0.02A) Ω
|
|
2:實際壓力是否超過壓力變送器的所選量程；
|
重新選用適當量程的壓力變送器。
|
|
|
3:壓力傳感器是否損壞，嚴重的過載有時會損壞隔離膜片。
|
需發回生產廠家進行修理。
|
|
|
4:接線是否松動；
|
接好線并擰緊
|
|
|
5:電源線接線是否正確
|
電源線應接在相應的接線柱上
|
|
|
3:變送器輸出≤4mAOutput≤4mA
|
1:變送器電源是否正常
|
如果小于12VDC，則應檢查回路中是否有大的負載，變送器負載的輸入阻抗應符合RL≤(變送器供電電壓-12V)/( 0.02A) Ω
|
|
2:實際壓力是否超過壓力變送器的所選量程；
|
重新選用適當量程的壓力變送器
|
|
|
壓力傳感器是否損壞，嚴重的過載有時會損壞隔離膜片。
|
需發回生產廠家進行修理。
|
|
|
4:壓力指示不正確Wrong indication
|
1: 變送器電源是否正常
|
如果小于12VDC，則應檢查回路中是否有大的負載，變送器負載的輸入阻抗應符合RL≤(變送器供電電壓-12V)/( 0.02A) Ω
|
|
2: 參照的壓力值是否一定正確
|
如果參照壓力表的精度低，則需另換精度較高的壓力表。
|
|
|
3: 壓力指示儀表的量程是否與壓力變送器的量程一致
|
壓力指示儀表的量程必須與壓力變送器的量程一致
|
|
|
4:壓力指示儀表的輸入與相應的接線是否正確
|
壓力指示儀表的輸入是4~20mA的，則變送器輸出信號可直接接入；如果壓力指示儀表的輸入是1~5V的則必須在壓力指示儀表的輸入端并接一個精度在千分之一及以上、阻值為250Ω的電阻，然后再接入變送器的輸入。
|
|
|
5:變送器負載的輸入阻抗應符合RL≤(變送器供電電壓-12V)/( 0.02A) Ω
|
如不符合則根據其不同可采取相應措施：如升高供電電壓（但必須低于36VDC）、減小負載等
|
|
|
6:多點紙記錄儀沒有記錄時輸入端是否開路；
|
如果開路則：1、 不能再帶其他負載；2、 改用其他沒有記錄時輸入阻抗≤250Ω的記錄儀。
|
|
|
7:相應的設備外殼是否接地
|
設備外殼接地
|
|
|
8:是否與交流電源及其他電源分開走線
|
與交流電源及其他電源分開走線
|
|
|
9:壓力傳感器是否損壞，嚴重的過載有時會損壞隔離膜片。
|
需發回生產廠家進行修理。
|
|
|
10:管路內是否有沙子、雜質等堵塞管道，有雜質時會使測量精度受到影響；
|
需清理雜質，并在壓力接口前加過濾網。
|
|
|
11:管路的溫度是否過高，壓力傳感器的使用溫度是-25~85℃，但實際使用時在-20~70℃以內。
|
加緩沖管以散熱，使用前在緩沖管內先加些冷水，以防過熱蒸汽直接沖擊傳感器，從而損壞傳感器或降低使用壽命。
|
