ASJ系列智能剩余電流繼電器

2.1 概述
　　ASJ系列剩余電流繼電器可與低壓斷路器或低壓接觸器等組裝成組合式的剩余電流保護器，主要適用于交流50Hz，額定電壓為400V及以下的TT和TN系統配電線路，用來對電氣線路進行接地故障保護，防止接地故障電流引起的設備和電氣火災事故，也可用來對人身觸電危險提供間接接觸保護。
　　產品符合國標GB/T22387-2008的要求。

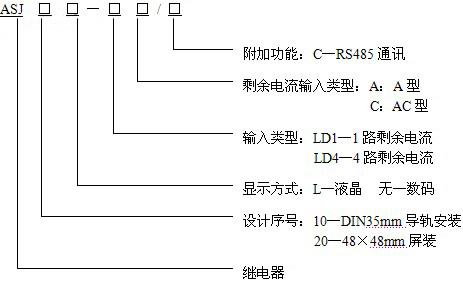

2.2 型號說明

2.3 通用技術條件

2.4 產品規格

型 號			基本功能	可選功能	產品外形
1路	AC型	ASJ10-LD1C	1路AC型剩余電流測量；電流越限報警指標；四種額定動作電流可設定；兩種報警延時可設定；互感器斷線報警指示；兩組繼電器輸出（一組常開，一組轉換）；具有就地，遠程測試、手動復位功能。	/
	A型	ASJ10-LD1A	1路A型剩余電流測量；30%、50%、70%TRIP棒狀LED指示；十種額定動作電流可設定；十種報警延時可設定；互感器斷線報警指示；兩組繼電器輸出（一組常開，一組轉換均可設定）*；具有就地，遠程測試、手動、自動復位功能。
		ASJ10L-LD1A	1路A型剩余電流測量；電流越限報警背景燈指示，聲報警；每路皆有10種動作電流可設定；10種報警延時可設定；2組繼電器輸出（一組常開，一組轉換）；具有就地，遠程測試、手動復位功能；RS485通訊；帶10條事件記錄。	RS485
4路	AC型	ASJ10L-LD4C	4路AC型剩余電流測量；電流越限報警背景燈指示，聲光報警；每路皆有4種動作電流可設定；2種報警延時可設定；4組繼電器輸出（每組常開/常閉可編程設定）；具有就地，遠程測試、手動復位功能；帶40條事件記錄。	RS485
	A型	ASJ10L-LD4A	4路A型剩余電流測量；電流越限報警背景燈指示，聲光報警；每路皆有10種動作電流可設定；10種報警延時可設定；4組繼電器輸出（每組常開/常閉可編程設定）；具有就地，遠程測試、手動復位功能；帶40條事件記錄。
1路	AC型	ASJ20-LD1C	1路AC型剩余電流測量；電流越限報警指標；四種額定動作電流可設定；兩種報警延時可設定；互感器斷線報警指示；兩組繼電器輸出（一組常開，一組轉換）；具有就地，遠程測試、手動復位功能。	/
	A型	ASJ20-LD1A	1路A型剩余電流測量；30％、50％、70％TRIP棒狀LED指示；十種額定動作電流可設定；十種報警延時可設定；互感器斷線報警指示；兩組繼電器輸出（一組常開，一組轉換均可設定）*；具有就地，遠程測試、手動、自動復位功能。

　　　　注：繼電器可設定功能表示，客戶可通過面板上的撥碼開關自行設定繼電器上電初始化狀態，常開或常閉，具體設定方法請參照使用指南相關章節。

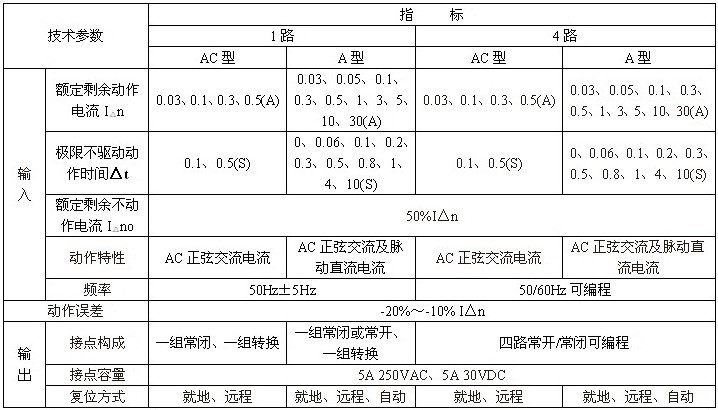

2.5 技術參數
