產品技術參數

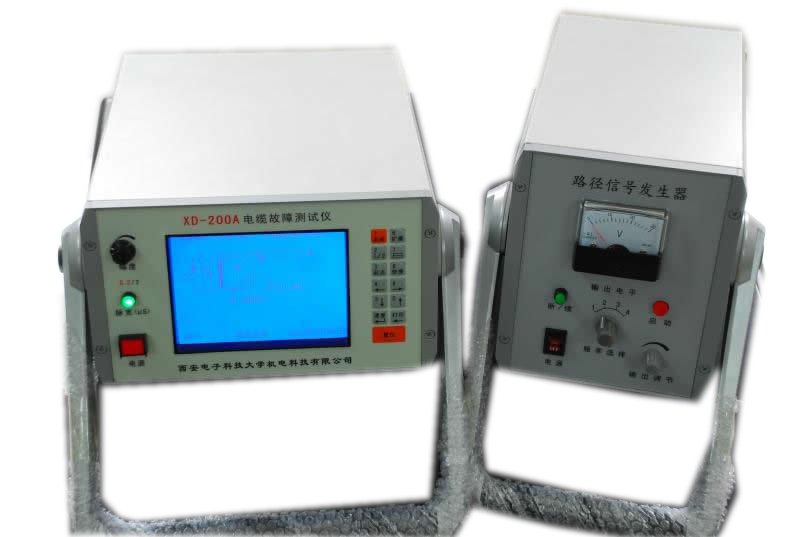

XD-200A電纜故障測試儀

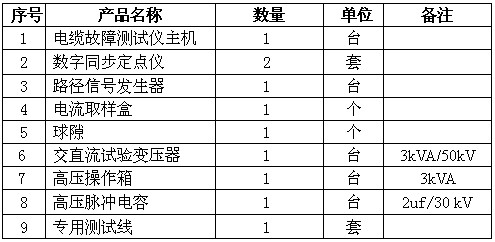

配置：

用途：
用于準確快速檢測35kV、10kV、6kV、3kV、1kV電力電纜及各種多芯控制信號電纜的所有類型故障；及其他類型兩芯以上(包括同軸)電纜(線)的低阻、開路故障；顯示電纜中間接頭位置；校正測試波速度，校準電纜長度。并可進行電纜專業培訓設備，可在培訓現場模擬各種故障類型，于實際故障同等效果。
XD-200A電纜故障測試儀主機
主要功能特點：
測試功能多：測距離、測速度、
全自動阻抗匹配，人性化界面設計雙波形比較顯示。
測試方法：脈沖法、沖閃法、直閃法、
工作電源：交直流兩用 AC 220V±10% 50Hz DC 6V 內置蓄電池
測試距離：單端不小于15公里
系統測量誤差：粗測誤差：±2米 粗測相對誤差：0.5％。
顯 示：LCD液晶顯示器
使用環境：溫度：-20℃～60℃ 濕度：RH≤95%
重 量：4kg
并配合數字同步定點儀、路徑信號發生器、交直流試驗變壓器、控制保護器、高壓脈沖電容以及電流取樣盒進行各種泄露性高阻，閃絡性高阻和低阻接地，開路故障。
電纜故障定點儀
儀器用途：
在高壓沖擊作用下使故障點放電，并在粗測范圍內進行故障點的精確定位。并可單獨進行電纜的走向及深度。
技術指標：
可同步接收故障點放電時產生的聲波和電磁波，抗干擾能力強。
結構特點：分體式結構，接收器和探頭兩部。
測量誤差：≤0.1米。
放大倍數：80萬倍。
濾波范圍：100 Hz - 500 Hz
耳機阻抗：500Ω。
工作電源：DC 9V（1±20%） ＜2mA。
使用環境：溫度：-20℃～50℃，濕度：RH≤95%
重 量：1kg
路徑發生器
儀器用途：
精確探測電纜的埋設走向及埋設深度。
性能參數：
輸出功率大，抗干擾能力強，并具有開路、短路保護功能。
輸出頻率15KHz。
輸出波形：斷續正弦波
工作電源：220V（1±10%） 50Hz（1±5%）
使用環境：溫度：-20℃～50℃，濕度：RH≤90%
輸出功率：100W。
重 量：3kg

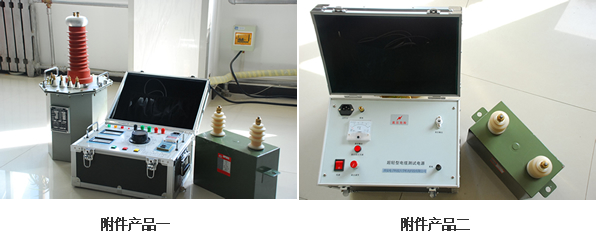

3kVA/50kV交直流試驗變壓器
用途特點：
試驗變壓器是對各類電氣設備，進行預防性試驗和出廠試驗的一種必備設備。通過試驗以便發現被試品的局部缺陷。
我公司生產的試驗變壓器體積小、重量輕、空載電流及空載損耗小、效率高、維護方便且費用小。
高壓試驗變壓器不能單獨使用，必需和控制保護器配合使用。
交直流兩用油式變壓器
技術參數：
額定輸出容量：3kVA
輸出交流電壓：50kV
輸出直流電壓：70kV
工作電源：AC 220V（1±10%） 50Hz（1±5%）
工作環境：溫度：-10℃～50℃ 濕度：RH＜90%
3kVA高壓操作箱
主要用途：
主要用來和各種型號的高壓試驗變壓器配合使用。也可單獨用作輸出0～250V工頻交流電源。
性能特點：
輸入電壓：AC 220V 50Hz。
輸出電壓：0～250V 50Hz。
輸出功率：3kVA。
具有過流保護功能，保護電流可連續調整。
具有高壓輸出指示、低壓側或高壓側泄漏電流指示功能，精度2.5級。
2Uf/30 kV高壓脈沖電容
主要用途：
主要用于各種電纜的所有高阻故障的粗測。
主要用于各種電纜的所有類型故障的精確定位。
性能特點：
脈沖儲能電容器采用特殊高壓工藝，體積小巧，安全可靠。
電壓等級：30kV
電 容 量：2uF
