智能型電動調節閥

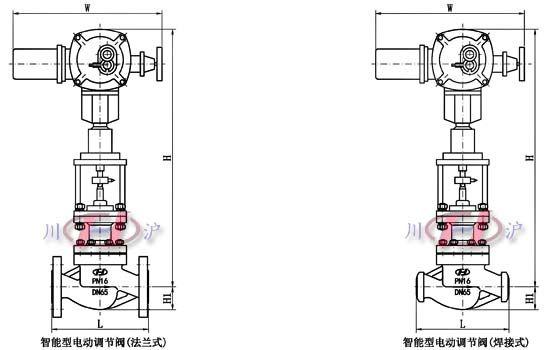

CHROM智能型電動調節閥 (法蘭式)	CHROM智能型電動調節閥 (焊接式)

■ 產品概述

本系列智能型電動調節閥是一種壓力平衡式電動智能調節閥。配用智能型電動執行機構，接受統一的4-20mA或1-5V·DC的標準信號，將電流信號轉變成相對應的直線位移，自動地控制調節閥開度，達到對管道內流體的壓力、流量、溫度、液位等工藝參數的連續調節。智能型電動調節閥總體結構緊湊、重量輕、穩定性好、防護等級高。所以電動智能調節閥廣泛應用于大型火電廠、化工廠、水處理和污水處理、天然氣油田、鋼鐵廠等自動控制系統中。

■ 主要技術參數

● 閥體

閥體形式	直通鑄造S型閥體
公稱通徑	DN20～300mm
公稱壓力	PN1.6、2.5、4.0、6.4、10.0、16.0
法蘭標準	GB/T9113、 JB/T79
連接形式	法蘭(FF RF RTJ)、焊接(SW BW)、螺紋(適用于1″以內)
閥蓋形式	標準型-17～+230℃、高溫型+230～+450℃、低溫型-60～-196℃、波紋管密封型-40～+350℃
壓蓋型式	螺栓壓緊式
密封填料	V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料

● 閥內件

閥芯形式	單座式、套筒式、籠式
流量特性	線性、等百分比

● 執行機構

執行器型號	IQ系列、ROM系列
主要技術參數	電源電壓：220V/50Hz、輸入信號：4-20mA或1-5V·DC、輸出信號：4-20mA·DC
	防護等級：相當IP55、隔爆標志：ExdⅡBT4、ExdⅡBT6(特殊訂貨)、手操功能：手柄
	環境溫度：-25～+70℃、環境濕度：≤95%

■ 主要內部結構圖

單座式結構	套筒式結構	籠式結構

■ 主要零件材料

1	閥體	WCB	CF8	CF8M	CF3M
2	墊片	金屬石墨墊片/聚四氟乙烯(PTFE)
3	閥座、套筒	304	304	316	316L
4	閥芯	304	304	316	316L
5	導向套	304	304	316	316L
6	閥蓋	WCB	CF8	CF8M	CF3M
7	閥桿	304	304	316	316L
8	填料	PTFE/柔性石墨
9	彈簧	65Mn	304	316	316L
10	螺母	304	304	316	316L

■ 主要性能指標

項目			指標值
基本誤差%			配IQ±1.0； 配ROM±1.0
回差%			配IQ ±1.0； 配ROM±1.0
死區%			1.0
始終點偏差%	電開	始點±1.0	終點±1.0
		始點±1.0	終點±1.0
	電關	始點	±1.0
		終點	±1.0
額定行程偏差%			≤1.0
泄露量L/h			0.01%×閥額定容量
可調范圍R			30：1

■ 額定流量系數Kv、允許壓差

公稱通徑 DN(mm)		20	25	32	40	50	65	80	100	125	150	200
閥座直徑 dN(mm)		20	25	32	40	50	65	80	100	125	150	200
額定流量系數KV	單座	6.9	11	17.6	27.5	44	69	110	176	275	440	630
	籠式	5.9	9	15	23	35	59	95	148	236	355	568
	套筒	6.3	10	16	25	40	63	100	160	250	360	570
額定行程		16			25		40			60
允許壓差(MPa)	單座	3.8	3.2	3.0	2.0	1.8	1.5	1.4	1.0	0,7	0.6	0.5
	籠式	6.4	5.8	5.0	4.9	4.3	3.0	3.7	3.5	3.1	2.8	2,8
	套筒	6.4	6.4	5.2	5.2	4.6	4.6	3.7	3.7	3.5	3.1	3.1

■ 主要外形及連接尺寸

公稱通徑 DN(mm)		20	25	32	40	50	65	80	100	125	150	200	250	300
結構尺寸	L	由于該閥門為訂做產品，所有外型結構尺寸需以工程師現場設計為準，如需詳細產品技術資料及連接尺寸，請與我公司技術部或者銷售部聯系，公司技術人員會為您提供完整的圖紙及技術資料。
	H
	H1
	W
