價格：電議
所在地：浙江 溫州市
型號：
更新時間：2011-10-17
瀏覽次數：3347
公司地址：浙江溫州市龍灣區沙城鎮永強大道2912號2樓
王琴(女士)
|
產品型號 |
預置范圍 |
分度值 |
精度 |
總長度 |
有效力臂 |
頭部寬度 |
手把直徑 |
方榫尺寸 |
凈 重 |
可配開口 |
開口頭與扳手 |
|
N·m |
N·m |
% |
mm |
mm |
mm |
mm |
mm |
Kg |
頭尺寸mm |
配接尺寸 mm |
|
|
Y20 |
4—20 |
0.2 |
±4 |
290 |
213 |
36 |
φ18 |
3/8" |
0.5 |
S8-41 |
φ12 |
|
Y60 |
12—60 |
0.4 |
±4 |
325 |
248 |
36 |
φ18 |
3/8" |
0.6 |
S10-41 |
φ12 |
|
Y100 |
20—100 |
1 |
±4 |
425 |
358 |
40 |
φ22 |
1/2" |
1.0 |
S12-50 |
φ16 |
|
Y200 |
40—200 |
1 |
±4 |
480 |
387 |
48 |
φ24 |
1/2" |
1.5 |
S15-60 |
φ18 |
|
Y300 |
60—300 |
1 |
±4 |
585 |
492 |
48 |
φ24 |
1/2" |
1.7 |
S19-60 |
φ18 |
|
Y500 |
150—500 |
2.5 |
±4 |
710 |
602 |
50 |
φ28 |
3/4" |
3 |
S24-65 |
φ20 |
|
Y750 |
200—750 |
2.5 |
±4 |
800 |
694 |
50 |
φ34 |
3/4" |
4.5 |
S30-75 |
φ25 |
|
Y1000 |
300-1000 |
5 |
±4 |
900 |
788 |
60 |
φ34 |
1" |
6 |
S36-75 |
φ25 |
|
Y1500 |
500-1500 |
5 |
±4 |
900 |
788 |
60 |
φ34 |
1" |
6 |
S41-75 |
φ25 |
|
Y2000 |
800-2000 |
10 |
±4 |
960 |
846 |
70 |
φ40 |
1" |
8 |
S46-80 |
φ30 |
|
Y3000 |
1200-3000 |
12.5 |
±4 |
1200 |
1058 |
75 |
φ42 |
1" |
12 |
S50-90 |
φ34 |
|
Y4000 |
1500-4000 |
12.5 |
±4 |
1200 |
1058 |
90 |
φ50 |
1.5" |
13 |
S60-100 |
φ34 |
|
Y6000 |
3000-6000 |
25 |
±4 |
1480 |
1335 |
100 |
φ60 |
1.5" |
25 |
S70-120 |
φ46 |
|
Y8000 |
4000-8000 |
25 |
±4 |
1650 |
1505 |
100 |
φ60 |
1.5" |
27 |
S80-140 |
φ46 |
|
Y10000 |
5000-10000 |
25 |
±4 |
1750 |
1570 |
170 |
φ60 |
2.5" |
44 |
S90-160 |
φ46 |
|
Y15000 |
7000-15000 |
50 |
±4 |
2150 |
1965 |
174 |
φ60 |
2.5" |
55 |
S100-180 |
φ70 |
| 開 口 頭 尺 寸 表 | ||||||||
| 型 號 | Y20 | Y100 | Y200 | Y400 | Y750 | Y2000 |
Y3000 Y4000 |
Y6000 |
| Y300 | Y500 | Y1000 | Y8000 | |||||
| Y60 | Y340 | Y600 | Y1500 | Y10000 | ||||
| 開 口 尺 寸 （S） | S8 | S10 | S12 | |||||
| S9 | S11 | S13 | ||||||
| S10 | S12 | S14 | ||||||
| S11 | S13 | S15 | ||||||
| S12 | S14 | S16 | ||||||
| S13 | S15 | S17 | ||||||
| S14 | S16 | S18 | S19 | |||||
| S15 | S17 | S19 | S20 | |||||
| S16 | S18 | S20 | S21 | |||||
| S17 | S19 | S21 | S22 | S24 | ||||
| S18 | S20 | S22 | S23 | S25 | ||||
| S19 | S21 | S23 | S24 | S26 | ||||
| S20 | S22 | S24 | S25 | S27 | ||||
| S21 | S23 | S25 | S26 | S28 | ||||
| S22 | S24 | S26 | S27 | S29 | ||||
| S23 | S25 | S27 | S28 | S30 | ||||
| S24 | S26 | S28 | S29 | S31 | ||||
| S25 | S27 | S29 | S30 | S32 | ||||
| S26 | S28 | S30 | S31 | S33 | ||||
| S27 | S29 | S31 | S32 | S34 | S70 | |||
| S28 | S30 | S32 | S33 | S35 | S36 | S46 | S75 | |
| S29 | S31 | S33 | S34 | S36 | S41 | S50 | S80 | |
| S30 | S32 | S34 | S35 | S41 | S46 | S55 | S85 | |
| S31 | S33 | S35 | S36 | S46 | S50 | S60 | S90 | |
| S32 | S34 | S36 | S41 | S50 | S55 | S65 | S95 | |
| S33 | S35 | S41 | S46 | S55 | S60 | S70 | S100 | |
| S34 | S36 | S46 | S50 | S60 | S65 | S75 | S105 | |
| S35 | S41 | S50 | S55 | S65 | S70 | S80 | S110 | |
| S36 | S46 | S55 | S60 | S70 | S75 | S85 | S115 | |
| S41 | S50 | S60 | S65 | S75 | S80 | S90 | S120 | |

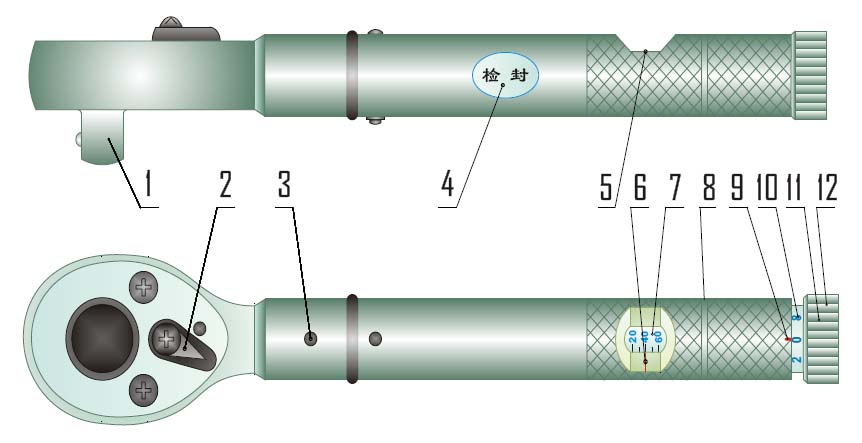

一、結構簡圖
1 － 方榫 2 － 換向手柄 3 － 定位銷 4 － 檢封 5 － 主標尺窗 6 － 主標尺基準
7 － 主標尺 8 － 檢定加力 9 － 副標尺基準線 10 － 副標尺 11 － 設定輪
二、 使用方法
1.扭矩值的設定：
1.1.本產品為離合式設定方式，設定時將設定輪邊旋轉邊適當用力向后拉出，使設定銷卡入設定輪的相應槽中，同時設定輪上隱藏的副標尺露出來；
1.2.順時針（示值增大）或逆時針（示值減小）旋轉設定輪，使標尺窗內的主標尺的示值與設定輪上的副標尺示值分別對準主、副標尺的基準線，主、副標尺示值相加之和即為所需要設定的扭矩值；
1.3.扭矩值確定后，將設定輪推入原位置，扭矩值設定工作完畢。
2.將扳手方榫套入相應尺寸規格的套筒；
3.將套筒套入螺母或螺栓帽上；
4.按順時針（右旋）方向均勻施力；
5.當聽到“咔嗒”聲或感到扳手上有卸力感時，即已達到所設定的扭矩值。

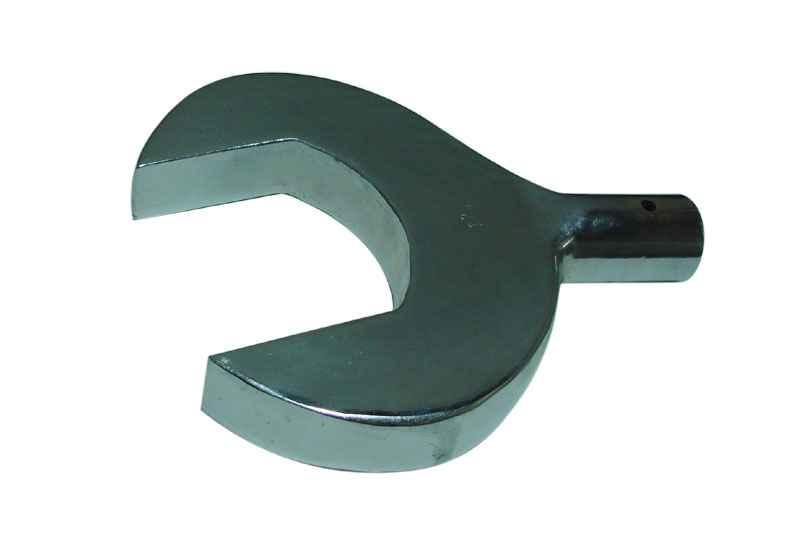

6.當擰長螺栓或油管一類的螺母，套筒無法工作的情況下，需更換開口頭或其他專用頭。更換方法如下：
6.1.壓下定位銷，沿脫力方向施力，即可取下棘輪頭；
6.2.將選好的相應尺寸開口頭插入聯接孔中并使定位銷彈入小孔內即可。
三、產品檢定
1.用戶應按標牌或產品合格證所示精度檢定；
2.按中華人民共和國國家計量檢定規程 JJG707-2003及中華人民共和國國家標準GB/T15729-1995中的方法和要求進行檢定;
3.檢定周期：在一般情況下應半年檢定一次,當扳手的使用頻次較高時，用戶可按 每使用5000至10000次檢定一次。
